Különleges kameráink közül már megismerhettük a zsebóra formájú “EXPO” és a monokuláris távcső alakú “ERGO” fényképezőgépet. Címadó tárgyunk, a “Photo-Stereo-Binocle’ fényképezőgép viszont nem csupán binokuláris távcsőnek tűnik, hanem ténylegesen betölti távcső szerepét is.
“ Korunk szabadidős utazói két dolgot, mindenekelőtt a többit, szívesen visznek magukkal: távcsövet és fényképezőgépet. Mindkét eszközt rendkívüli módon tökéletesítette a modern technológia, és mindkettő egyformán alkalmas a turista jólétére - mindegyik a maga módján. A kényelem érdekében általában csak az egyik eszközt választják az emberek, a másikat otthon hagyják; mindkettő cipelése valóban túl nehézkes. A lehető legkevesebbet csomagoljunk - ez minden szabadidős utazó mottója.”
Részlet a “Photo-Stereo-Binocle” készülék használati utasításából
Tegyük hozzá, ha a túrázó-fényképész, még lelkes színházlátogató is volt, akkor színházi látcsőre is szüksége volt. A C. P. Goerz találmánya mindezt egy készülékben egyesíti, a “Photo-Stereo-Binocle”- távcsőként, színházi látcsőként, normál és sztereó fényképezőgépként is szolgál.
A cég története
Carl Paul Goerz (1854-1923) Berlin-Friedenau-ban iskolai geometriai rajzeszközök gyártására 1886-ban alapított, saját, teljes nevére keresztelt vállalkozása 1888-től már fényképezőgépeket és optikai lencséket gyártott, ugyanekkor kizárólagos jogot szerzett az Ottomar Anschütz (1846-1907) által 1883-ban feltalált redőnyzár (1/1000 mp) gyártására.
Ezt követően a C. P. Goerz főként az Anschütz-zárral készült fényképezőgépeiről, fényképezőgép-objektívjeiről - Doppel-Anastigmat, Tenaxiar, Tenastigmat, Dogmar, Dagor, stb - ismert. 1895-ben cég az Egyesült Államokban leányvállalatot alapított, amely C. P. Goerz American Optical Co. néven 1972-ig önállóan működött.
A cég 1902 körül Ausztriában is fióktelepet létesített, az osztrák ág 1905-ben önálló részvénytársasággá alakult, Österreichisch-Ungarische Optische Anstalt C. P. Goerz (Wien) GmbH néven, és az osztrák-magyar hadsereg elsődleges beszállítójává vált (távcsövek, irányzékok, katonai optikák).
A központi vállalkozás Berlin-Zehlendorfban, 1908-ban filmgyártó részleget is létrehozott. A németországi székhelyű C. P. Goerz 1926-ban egybeolvadt az ICA-val, a Contessa-Nettellel és Ernemannal, ezzel megalakítva a Zeiss Ikont (a fúzió után a bécsi gyár megőrizte függetlenségét, és az 1960-as évek közepéig gyártott precíziós optikákat).
Az eszköz

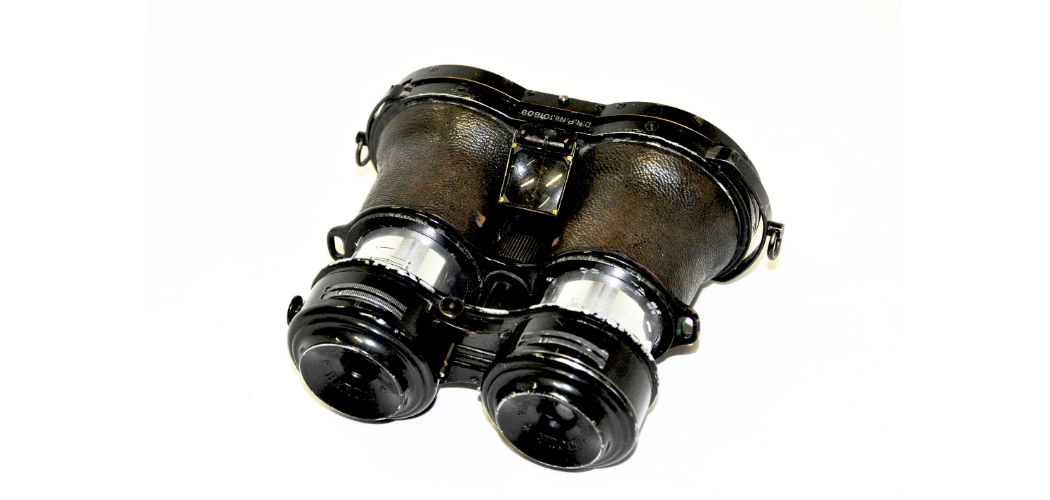

A „Photo Stereo Binocle” (fotó-sztereó-távcső) nevű, feketére lakkozott fémöntvény-vázas, fekete bőrborítású, binokuláris távcső formájú, 45×50 mm képméretű, lemezes fényképezőgépeket 1899 és 1910 között gyártották.
A szabadalmi engedély száma (a képeken az MMKM Tanulmáytárában található 74.70.50.1.leltári számú Photo-Stereo-Binocle távcső-fényképezőgép)
A kamera „Series III. C. P. Goerz Dagor 6. 8/75” és olcsóbb, kissé lágyabb háttér-elmosódást, (bokeh-t) produkáló „C. P. Goerz Lynkeiskop 6. 3/75” lyukdiafragmás fényrekeszű objektívekkel készült kivitelekben volt kapható. A lencsék látószöge 87-90°, illetve 70° körüli. A rögzített kép természetesen azonos nagyságú, a lényegi különbség a képek rajzolatában rejlik.

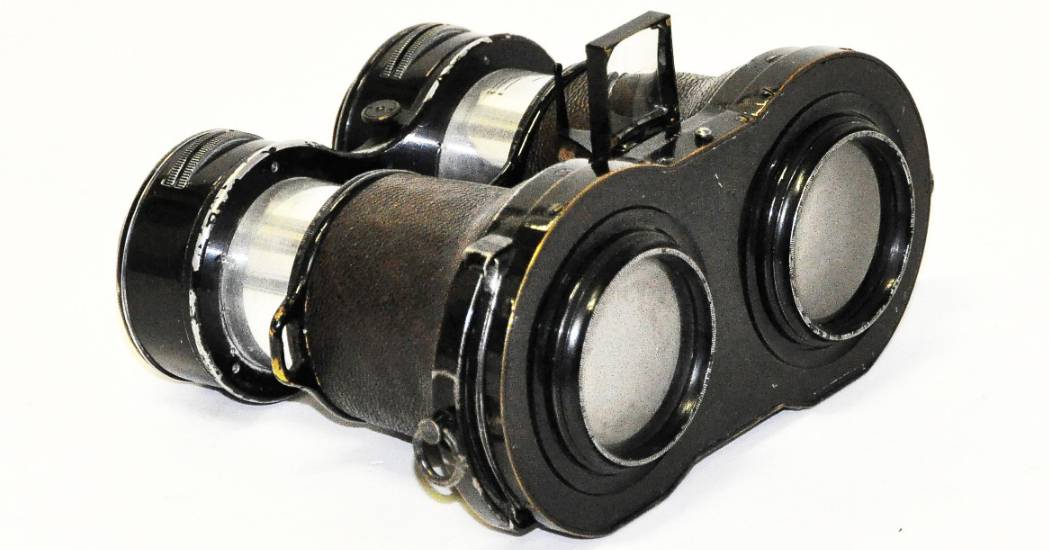

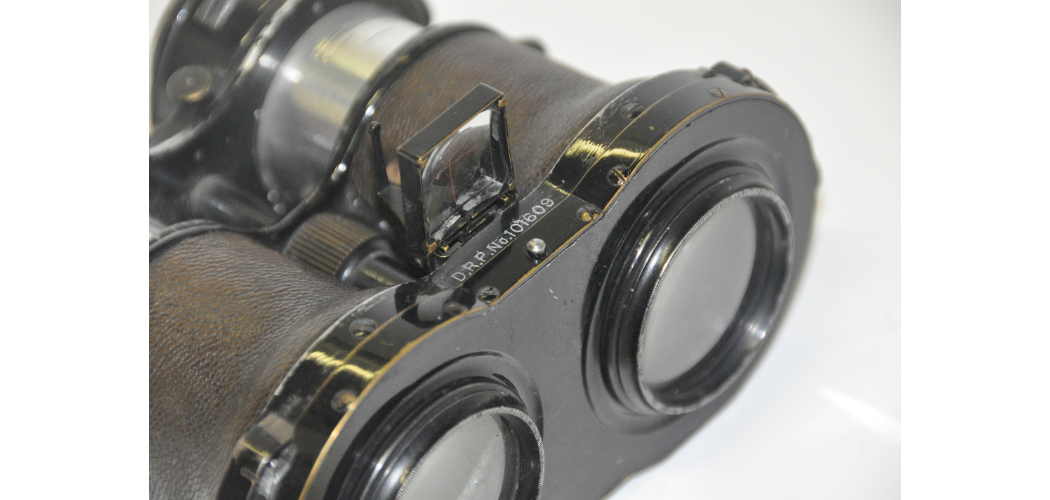

Az objektíveket fémöntvénybe foglalták, erre lehajtható, Newton-rendszerű képkeresőt szereltek. Az öntvény peremén „D. R. P. No. 101609” felirat látható, jelentése Deutsches Reichspatent (Német Birodalmi Szabadalom) az 1877 és 1945 közötti szabadalmi forma, amelyet 1945 után a „Deutsches Patent und Markenamt” váltott fel. A leírás szerint „távcsőnek álcázott fényképezőgépre” vonatkozó szabadalmi kérelmet 1898. augusztus 16-án jegyezték be a C. P. Goerz számára, ebben külön figyelmet fektetnek a mechanizmusra, amely lehetővé tette, hogy az eszköz távcsőként és kameraként is funkcionáljon anélkül, hogy a külseje megváltozna.
A készülék ún. Guillotine-zárja 1/20 - 1/40 s sebességű és időfelvételt tesz lehetővé. A Guillotine-zár egy olyan mechanikus zárnyelv, amely egy lap mozgatásával engedi vagy elzárja a lencsére érkező fényt, zárideje a lefelé zuhanás sebessége, amely pontosan mérhető. Hosszú expozícióhoz a gép állványra rögzíthető. Az állványmenet mellett található a 2042-es sorozatszám, ez alapján a fényképezőgép 1900 körül készülhetett. A mellette lévő „100” a belső műhely szám jelzi, hogy az adott vázhoz egyedileg illesztették a belső alkatrészeket.
A beállító eszközök
A “Photo Stereo Binocle” távcső, normál vagy sztereó felvétel funkciói közötti váltás az okulárok között lévő, „AUF” és „ZU” helyzetbe állítható három kar működtetésével, és a beépített okulárlencsék váltásával történik: „T”, „F”, „P”, azaz látcső-, távcső-, fényképezőgép-mód.
Bár a „Photo-Stereo-Binocle”-t detektív-fényképezőgépnek is nevezik (ezek olyan fényképészek számára készültek, akiknek semmi közük nem volt a kémkedéshez, de akiket lenyűgöztek a feltűnésmentesen használható felszerelések), az álcázó (detektív-) funkció talán kevésbé meggyőző, hiszen felvétel készítésekor az okulárok mutatnak a rögzíteni kíván téma irányába (ami azért mégiscsak feltűnő).
Működés
A felvétel folyamata:
az üveglemezeket sötétben, fénybiztos acéllemez kazettákba helyezik. Beállítják a képet: a képélesség az okulárok közötti recés gyűrű csavarásával állítható be, a távolságot a bal okulár előtt lévő, a kamera acél fémkihuzatára vésett skála mutatja, 1(m) - ∞ beállítással, majd a kazettákat a készülék lehajtható, az objektíveket tartó homloklap előtt lévő sínekbe rögzítik.
A homloklap visszazárása után, a homloklapon lévő kengyelekkel az üveglemez kazetták fém tartóit a gép két oldalára húzzák, a lemezek az objektív előtt maradnak. A gép zárának felhúzása és sebességének beállítása az okulár mellett bal oldalon lévő kar kihúzásával és megfelelő nagyságú elcsavarásával állítható be. Exponálás után a fényvédő tokot az exponált lemezek elé és mögé tolják, a felvétel kivehető a gépből.
A felvételekből C. P. Goerz nagyító készülékkel (Goerz Tageslicht-Vergrößerungsapparat) tetszés szerint 9×12, 13×18, vagy 18×24 cm nagyságú pozitív képet lehetett készíteni. A sztereó felvételek C. P. Goerz gyártmányú, mahagónifából készült, kézi sztereoszkópokkal, avagy 25, illetve 50 képpár tárolására is alkalmas asztali sztereoszkópokkal tekinthetők meg.
A Goerz „Photo-Stereo-Binocle” távcsőként 2-, 5- és 3, 5-szeres nagyítással működik. A gép nagy előnye, hogy a funkciók közötti váltás egyszerű, ehhez a készüléket nem szükséges szétszedni.
A bőrből készült táskával, és 24 fémkazettával forgalmazott készülék (nagysága 14,5×8×10,5 cm, súlya 1 kg), „C. P. Goerz Dagor 6. 8/75” objektívekkel, 300 márkáért volt megvásárolható, az opcionálisan beszerezhető, extra könnyű állvány 35 márkába került. A géphez megvásárolható volt még üveglemez, diapozitív lemez, másoló keret, képtároló keret és fényképalbum is.
Felhasznált irodalom:
Buday Árpád: Fotolexikon, Budapest , Akadémiai Kiadó, 1963
a “LUX - Geillustreerd Tijdschrift voor Fotografie” című, holland amatőr fényképészek számára kiadott folyóirat 1899. április száma
McKeown, James M. and Joan: C. McKeown's Price Guide to Antique and Classic Cameras, 12th Edition, 2005-2006. USA, Centennial Photo Service, 2004. ISBN 0-931838-41-X (softcover). p355.
Szabó Tibor - Vidra József: Régi fényképezőgépek, Műszaki Könyvkiadó, Budapest, 1994
https://de.coelncameras.com/products/goerz-berlin-photo-stereo-binocle-olc-617
http://www.earlyphotography.co.uk/site/entry_C167.html
https://3dkameramuseum.westlicht.com/en/camera/Photo-Stereo-Binocle
http://www.earlyphotography.co.uk/site/shuttern.html
https://www.piercevaubel.com/cam/catalogsall.htm
https://www.binoculars-cinecollectors.com/C.P._Goerz_Optics.pdf
http://www.earlyphotography.co.uk/site/entry_C167.html
https://www.facebook.com/groups/stevenkoves/posts/9367129360080300/
https://coelncameras.com/products/goerz-berlin-photo-stereo-binocle-olc-617
